02 - Device Tree 笔记

状态：混合状态。每个节点都要分别判断 DTS、bind、subsystem 和 runtime evidence。

当前 DTS

当前目标文件：

kernel/arch/arm64/boot/dts/rockchip/rk3568-gec-v11-linux.dts

根据当前项目笔记，已知 include 链如下：

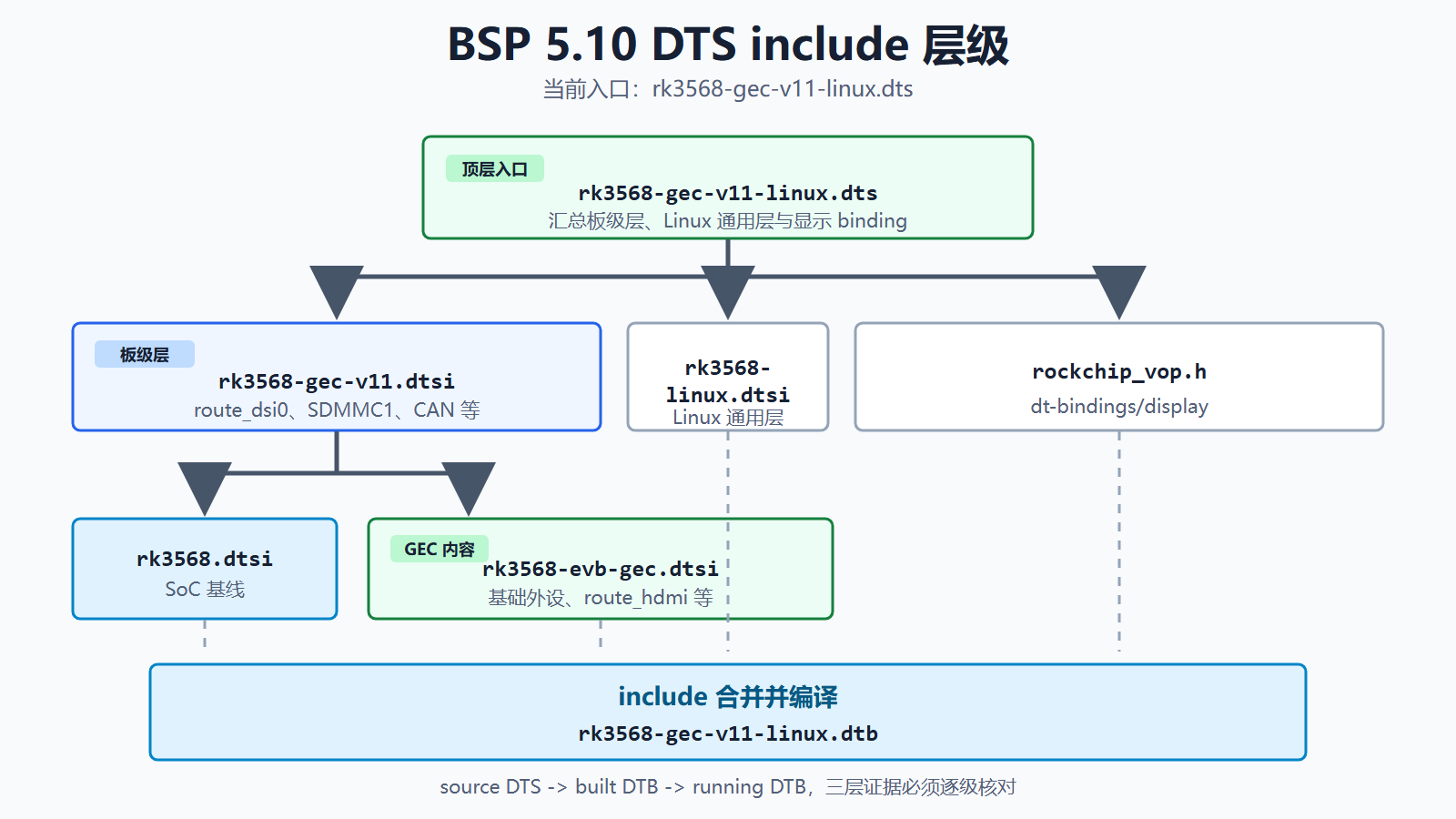

rk3568-gec-v11-linux.dts
├── rk3568-gec-v11.dtsi          ← 板级 override 层（&route_dsi0、sdmmc1、can 等在这里）
│   ├── rk3568.dtsi
│   └── rk3568-evb-gec.dtsi      ← 基础外设（&route_hdmi 等在这里）
├── rk3568-linux.dtsi
└── <dt-bindings/display/rockchip_vop.h>

实际修改前仍应回到 SDK 工作树确认 include 关系，避免改到了非运行路径。

证据层级

每个外设都按下面的链路判断：

source DTS node
→ built DTB contains node
→ running DTB contains node
→ bus device/client exists
→ driver bound
→ subsystem registered
→ runtime function verified

不要因为 DTS 中出现 status = "okay" 就直接把功能写成已验证。okay 只说明设备树意图，不等于内核已绑定驱动，也不等于用户态功能可用。

已知 DTB 陷阱

项目曾经启动到 Rockchip RK3568 EVB1 DDR4 V10 Board，这通常表示 DTB 路径错误或 boot image 过期。

当前目标运行时 model 应为：

Rockchip RK3568 GEC DDR4 V10 Board

VOP Route 分层覆盖

当前板级 DTS 使用 override 分层，不是所有显示 route 都写在同一个文件里：

rk3568-gec-v11.dtsi
└── &route_dsi0 {
        status = "okay";
        connect = <&vp0_out_dsi0>;
    };

rk3568-evb-gec.dtsi
└── &route_hdmi {
        status = "okay";
        connect = <&vp1_out_hdmi>;
    };

已验证的正确分配：

DSI0  -> VP0
HDMI  -> VP1

如果 route_dsi0 被写成 vp1_out_dsi0，会与 route_hdmi 抢 VP1，导致 U-Boot 阶段不走正确 DSI logo 路径。当前修复是让 DSI0 回到 vp0_out_dsi0，HDMI 保持 vp1_out_hdmi；HDMI 未接时显示 disconnected，不影响 DSI。
