DTS 移植方法论（跨路线）

本文提炼 GEC RK3568 板级 DTS 移植中反复验证有效的方法，覆盖 factory 4.19 参考资料、并行维护的 BSP 5.10 / 6.1、Mainline 参考实现和暂缓的 BSP 6.6 规划。 它是「怎么改、怎么判断对错」的 playbook；「改了什么」的具体落盘见 rockchip-6.1/01_dts_override.md 与 rockchip-5.10/02_device_tree.md。 本文不重复列节点，只沉淀方法。

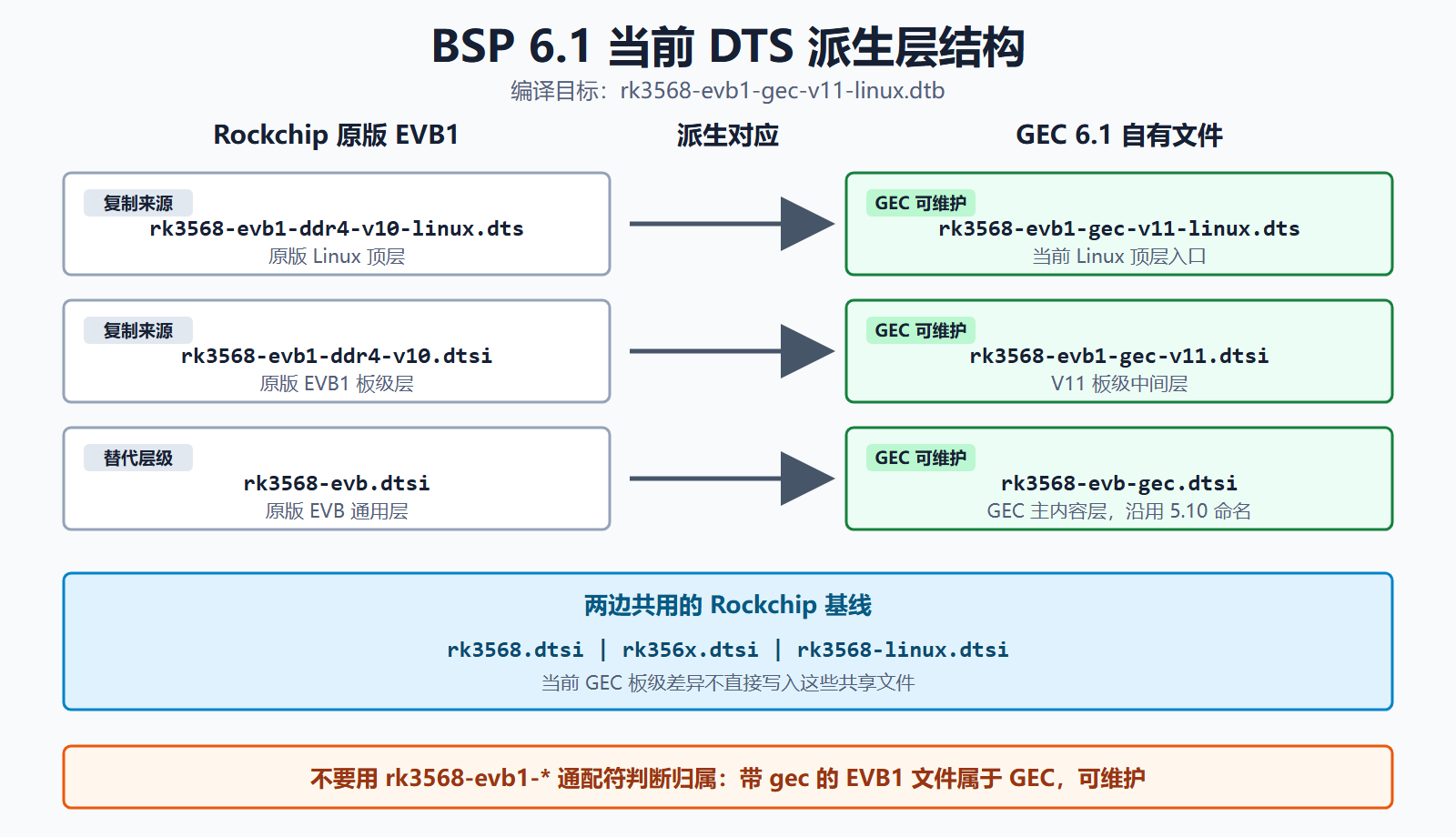

BSP 6.1 当前 DTS 派生层结构

图中以 BSP 6.1 当前文件为例：三层 GEC 派生文件对应 EVB1 的三个层级，共享 SoC / Linux 基线；这不是“只新增一个 override 文件”的结构。

1. 核心思想：区分共享基线与 GEC 派生层

不能用 rk3568-evb1-* 这样的通配符判断文件归属。当前 6.1 的 rk3568-evb1-gec-v11.dtsi 虽然带 evb1 前缀，但它是 GEC 自有板级文件，本来就需要随板级适配继续修改。

当前规则是：

  • 共享 Rockchip 基线：rk3568.dtsi、rk356x.dtsi、rk3568-linux.dtsi，以及作为复制来源的原版 EVB 文件。当前结构复用这些文件，不把 GEC 板级差异直接写进去。
  • GEC 派生文件：文件名明确带 gec，包括 rk3568-evb1-gec-v11-linux.dts、rk3568-evb1-gec-v11.dtsi 和 rk3568-evb-gec.dtsi。这些是当前应维护、可修改的板级文件。
  • 判断依据是文件来源和职责，不是前缀：rk3568-evb-gec.dtsi 沿用 5.10 的旧命名，但它属于 GEC；rk3568-evb1-gec-v11.dtsi 采用 EVB1 风格命名，也仍属于 GEC。

6.1 当前不是“一个 override + 一个薄入口”，而是三个 GEC 派生层共同替代原 EVB1 的相应层级：

Rockchip 原版 EVB1                       GEC 6.1 派生版
rk3568-evb1-ddr4-v10-linux.dts    ->     rk3568-evb1-gec-v11-linux.dts
rk3568-evb1-ddr4-v10.dtsi         ->     rk3568-evb1-gec-v11.dtsi
rk3568-evb.dtsi                    ->     rk3568-evb-gec.dtsi

rk3568.dtsi / rk356x.dtsi / rk3568-linux.dtsi 继续共用

好处仍然是把 GEC 板级差异留在 GEC 文件中，便于 SDK 升级时审计、对比和迁移；但不要把这条原则误写成“所有 rk3568-evb1-* 文件都不能改”。

三类 override 动作：

  1. 覆盖值（override）——改官方默认值，如 gmac1 clock_in_out output→input。
  2. 禁用错误继承（disable wrong default）——如 &sdmmc2 { status="disabled" }（GEC WiFi 在 SDMMC1，不是官方 EVB1 的 SDMMC2）。
  3. 补回独有节点（re-add）——如 i2c2 的 BH1750/EEPROM/MPU6050。

2. 三层快照区分（最容易被忽略的坑）

移植时脑子里必须同时分清三个「快照」，它们不是同一件事：

快照 含义 来源
GEC 硬件 板子真实接线是什么 原理图 + factory DTS 反编译
目标 BSP 的 EVB1 Rockchip 这一版的官方默认是什么 明确选定的原版 EVB1 基线，如 6.1 的 rk3568-evb1-ddr4-v10.dtsi，不使用会匹配 GEC 文件的宽泛通配符
factory 4.19 出厂那版是什么 反编译 factory boot.img 的 DTB

关键教训：4.19 EVB1 ≠ 6.1 EVB1（GMAC delay 0x41/0x1e→0x4f/0x26、WiFi sdmmc1→sdmmc2、i2c2 传感器被删、NPU 节点从 rk3568.dtsi 挪到 rk356x.dtsi……）。所以 GEC 的 override 必须描述「GEC 硬件 vs 目标 BSP 的 EVB1」，绝不能盲抄 4.19 的 GEC DT。

3. 系统性 diff + 三类分类

从 factory DTB 提取板级差异，不要靠肉眼逐行看，用脚本做 full-path 对比：

反编译 factory DTB → full-path diff（vs 目标 BSP EVB1 的 DTB）
→ phandle 经 __symbols__ 解析成 LABEL（稳定词汇，避免误判）
→ 每个 diff 分三类
分类 含义 处置
BOARD_DELTA 板级真实差异（GEC 独有） ✅ 落盘到 override 层
BSP_DRIFT BSP 版本演进（如 serial@* compatible 扩展、usb3 phy 补丁） ❌ 不落盘（版本差异，非板级）
ARTIFACT phandle 重编号等噪声 ❌ 忽略

实例：backlight pwms period 1000000ns = BOARD_DELTA（落盘）；pcie@fe26* compatible 扩展 = BSP_DRIFT（不落盘）；wireless-wlan WIFI,host_wake_irq phandle 0xb4 vs 0xb3 = ARTIFACT（忽略）。

4. 参考纪律：factory DTS 是「参考」，不是「真理」

factory 4.19 DTS 是唯一反映 GEC 真实接线的权威参考，但它不可盲信：

  1. 已证实的 factory 错误：
  2. vcc5v0_otg 漏了 enable-active-high（与硬件 SY6280 高有效 + fixed-regulator 语义矛盾）。
  3. GT911 irq-gpios 极性（factory 的 flag 是 open-drain 位，不是极性位，曾被误读）。
  4. 规则：与原理图/硬件冲突时，信硬件，不信 factory DTS。
  5. 版本坑：本地 4.19 树是 4.19.219，但真正能跑的 factory 是 4.19.232——本地树不是可信 baseline，不能拿它对比 6.1/5.10 的 NPU 行为。
  6. 改没改先看 git：判断 SDK 里的 dtsi 是否被改，用 git status/git diff HEAD 看实际编译的那份，别分析用户说「没用」的 backup 拷贝。

5. GPIO 极性约定

DTS 里 GPIO 引用元组（如 <&gpio3 RK_PC2 0x00>）的末位是 GPIO_ACTIVE_* flag：

  • 0 = GPIO_ACTIVE_HIGH
  • 1 = GPIO_ACTIVE_LOW

（Linux dt-bindings/gpio/gpio.h 标准，GPIO_ACTIVE_HIGH/GPIO_ACTIVE_LOW 宏。）

两条易混的坑：

  1. 这个 flag 不是 IRQ 触发类型——IRQ 类型在 interrupts 属性里，不在 GPIO 元组末位。0x04 这类是 GPIO_LINE_OPEN_DRAIN（bit2），不是极性。
  2. fixed-regulator 的 enable-active-high 属性是另一个概念，别和 GPIO flag 混（见 §4 的 VBUS 案例）。

曾在 4.19 DTB 审计时把这个搞反过（0x01 读成 HIGH），被纠正。审计极性时务必回查 0=HIGH / 1=LOW。

6. 证据链：DTS 写对 ≠ 功能完成

每层证据按「最弱成立」记录，不要跳级（详见 rockchip-5.10/02_device_tree.md 与 11_debug_methodology.md）：

source DTS → built DTB → running DTB → bus device/client → driver bind
→ subsystem register → sysfs/dev node → runtime behavior
  • status = "okay" 只说明意图，不代表驱动绑定、更不代表用户态可用。
  • 判断「设备是否 probe」以 /sys/bus/i2c/devices/、i2cdetect 板端实况为准，别只看 grep 过的日志（BH1750「消失」误判的教训）。

7. 常见 gotcha 清单

gotcha 正确做法
GMAC tx/rx_delay GEC 保持 0x41/0x1e，不要采 6.1 EVB1 的 0x4f/0x26
GMAC 命名 BSP 5.10 里 fe010000=gmac1（真口）、fe2a0000=gmac0（空口），与主线相反；判断一律以 reg 地址为准，别信 gmac0/gmac1 名字；BSP 用单数 reset-gpio（不是 reset-gpios）
WiFi SDMMC GEC 在 sdmmc1（不是 EVB1 的 sdmmc2），要 disable sdmmc2
NPU 节点位置 6.1 从 rk3568.dtsi 挪到 rk356x.dtsi；compatible rockchip,rk3568-rknpu 跨版本不变
Touch 属性命名 goodix,gt911 用 irq-gpios/reset-gpios；goodix,gt1x 用 goodix,irq-gpio/goodix,rst-gpio
GT911 中断 6.1 goodix.c 用 client->irq（来自 interrupts），不调用 gpiod_to_irq——节点必须带 interrupt-parent+interrupts
GT911 地址选择 reg=0x5d 时 irq-gpios 必须 GPIO_ACTIVE_HIGH（address-select 逻辑反相）
背光 PWM 索引 丝印 pwm4 可能对应 pwm@fe6e0000 的索引 +1，核对 pinctrl 再写
WiFi 控电 GEC 用单一 sdio_pwrseq reset-gpios；不要再加 WIFI,poweren_gpio（双重控电）

（每条的具体落盘见 rockchip-6.1/01_dts_override.md。）

8. 工具

  • dtc 反编译：dtc -I dtb -O dts -o out.dts in.dtb（uutils 的 dtc 用 tail -n N，不是 -N）。
  • DTB 对比脚本（已沉淀到 scripts/dtb/，用法见 scripts/dtb/README.md）：dtb2dts.py、dtb_cmp.py、dtb_cmp2.py、extract_cfg_dtb.py、unpack_boot.py。
  • 板端只读快照（已入库）：scripts/check_bsp_5_10.sh、scripts/check_i2c_bindings.sh。
  • 交叉编译工具链：全量构建用 /opt GCC 15.2（aarch64-none-linux-gnu-）；4.19-SDK GCC 6.3.1 只能做轻量任务（全量会被 CONFIG_WERROR=y 卡死）。
