04 - 6.1 framebuffer、HDMI 与 LVGL 进展（2026-08-27）¶
状态：
[BSP-6.1 RUNTIME VERIFIED]到 fb0 / HDMI；DSI LCD 暂未测试，双屏 LVGL 显示策略仍为[PENDING]。 本文记录 LubanCat Linux 6.1 SDK 上的 GEC V11 专用 defconfig、fbdev 恢复、HDMI 验证与当前剩余问题。
1. 板级构建配置¶
当前 SDK BoardConfig 已切到 GEC 专用内核配置：
RK_KERNEL_PREFERRED="6.1"
RK_KERNEL_CFG="rockchip_rk3568_gec_linux_defconfig"
RK_KERNEL_DTS_NAME="rk3568-evb1-gec-v11-linux"
RK_USE_FIT_IMG=y
因此 kernel 构建使用自定义 GEC defconfig 和 GEC DTS，不再回退到 rockchip_linux_defconfig。
2. fb0 问题已解决¶
最初 Linux 6.1 启动后没有 /dev/fb0。根因是 6.1 中 DRM_FBDEV_EMULATION 的 Kconfig 依赖发生变化，单纯启用 DRM / KMS 不再像旧版本那样自动满足 fbdev 依赖。
GEC defconfig 中补充：
重新生成 .config 后确认：
CONFIG_DRM=y
CONFIG_DRM_KMS_HELPER=y
CONFIG_DRM_FBDEV_EMULATION=y
CONFIG_DRM_FBDEV_OVERALLOC=100
CONFIG_DRM_ROCKCHIP=y
CONFIG_FB=y
内核日志：
Buildroot 用户空间也成功打开 framebuffer：
Starting launcher: The framebuffer device was opened successfully.
1024x600, 32bpp
The framebuffer device was mapped to memory successfully.
结论：/dev/fb0 问题已解决，之前 8/24 记录中的 “framebuffer 打不开 / 屏不亮” 需要以本文的新状态为准。
3. defconfig 第一轮精简¶
原 GEC defconfig 基本是 Rockchip 通用 defconfig 加板级配置。第一轮先删除非 RK3568 SoC：
CONFIG_CPU_PX30
CONFIG_CPU_RK1808
CONFIG_CPU_RK3328
CONFIG_CPU_RK3399
CONFIG_CPU_RK3528
CONFIG_CPU_RK3562
CONFIG_CPU_RK3576
CONFIG_CPU_RK3588
最终 .config 中只保留：
启动日志确认 RK3568 四核正常：
CPU1: Booted secondary processor
CPU2: Booted secondary processor
CPU3: Booted secondary processor
smp: Brought up 1 node, 4 CPUs
SMP: Total of 4 processors activated.
精简后 boot.img 从约 39 MB 减少到约 37 MB。
4. Camera 配置精简¶
已删除当前板卡不用的一批 camera sensor 和视频桥接驱动：
CONFIG_VIDEO_GC8034
CONFIG_VIDEO_IMX415
CONFIG_VIDEO_IMX464
CONFIG_VIDEO_OS04A10
CONFIG_VIDEO_OV13850
CONFIG_VIDEO_OV13855
CONFIG_VIDEO_OV4689
CONFIG_VIDEO_OV50C40
CONFIG_VIDEO_OV5695
CONFIG_VIDEO_OV7251
CONFIG_VIDEO_SC4336
CONFIG_VIDEO_LT6911UXC
CONFIG_VIDEO_LT6911UXE
CONFIG_VIDEO_LT7911D
CONFIG_VIDEO_TC35874X
CONFIG_VIDEO_RK628_CSI
CONFIG_VIDEO_RK628_BT1120
保留 Rockchip CSI / ISP 框架。启动后仍可看到框架 probe：
rockchip-csi2-dphy ... probe successfully
rockchip-mipi-csi2-hw ... probe success
rkisp driver version: v02.09.00
rkisp-vir0: update sensor failed
由于当前未接具体 sensor，update sensor failed 属预期，不影响系统启动。
5. HDMI 1080p 已验证，DSI LCD 暂未测试¶
HDMI EDID 读取正常，显示器状态为：
modetest -M rockchip -c 显示 HDMI 支持 32 个模式，其中首选模式：
因此 HDMI 硬件、EDID、PHY、VOP2 本身没有问题。
当前测试条件下 DSI LCD 还没有实测。本文里的显示验证结论只覆盖 HDMI 和 fbdev，不把 DSI LCD 标记为 6.1 已验证。
如果系统启动时 HDMI 未连接，先由 1024x600 的 fbdev 初始尺寸创建 fb0，之后再热插拔 HDMI，HDMI 会自动落到：
日志：
原因是 HDMI 后插时沿用了已经创建好的 1024x600 framebuffer。HDMI 支持的模式中，能够塞进 1024x600 framebuffer 的较大模式就是 800x600，所以热插拔时 fbdev helper 选择了 800x600。
如果 HDMI 在开机前已连接，系统能直接根据 EDID 选择：
日志：
结论：HDMI 1920x1080@60 本身已验证正常。
6. 双屏目标与待验证状态¶
期望最终双屏状态是：
Video Port0: ACTIVE
Connector: DSI-1
Display mode: 1024x600p60
src: 1024x600
dst: 1024x600
Video Port1: ACTIVE
Connector: HDMI-A-1
Display mode: 1920x1080p60
src: 1920x1080
dst: 1920x1080
目标 VP 分配：
但当前测试条件下 DSI LCD 未接入 / 未实测，所以以上仍是目标状态，不应写成已验证事实。
在 HDMI 已连接启动的验证中，fbdev framebuffer 观察到：
pitch=7680，XR24 为 4 bytes/pixel，因此 framebuffer 实际行宽：
也就是说，HDMI 已连接启动时，fbdev 创建的 framebuffer 实际已接近 1920x1080。

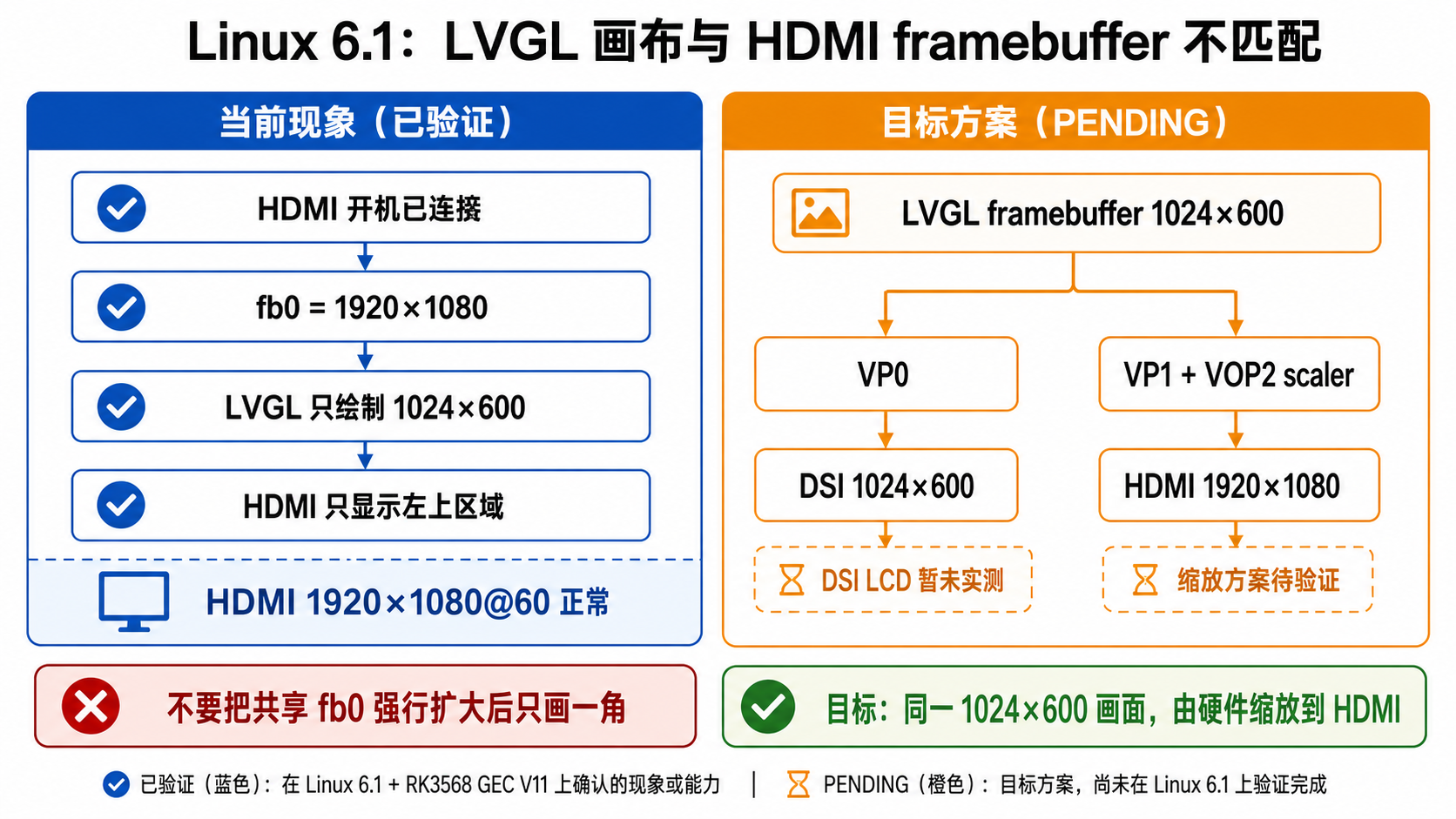

7. 当前 LVGL 问题¶
LVGL 程序仍固定按：
绘制。
当前实际情况：
所以 HDMI 1920x1080 显示器上只看到 LVGL 的一部分，剩余区域没有被 LVGL 绘制。
当前问题已经不是 HDMI 分辨率或 framebuffer 创建失败，而是：
DSI + HDMI 不同分辨率双屏共用 fbdev framebuffer 的问题，是下一步接入 DSI LCD 后需要验证的方向。
8. 目标方案¶
期望最终效果：
LVGL 仍只维护 1024x600 画面，然后：
VP0: src 1024x600 -> dst 1024x600 -> DSI
VP1: src 1024x600 -> VOP2 hardware scaling -> dst 1920x1080 -> HDMI
即利用 RK3568 VOP2 hardware scaler，把同一份 1024x600 LVGL framebuffer 放大到 HDMI 1920x1080，而不是让 fbdev 把共享 framebuffer 本身扩成 1920x1080。
9. 后续可精简候选¶
启动日志中还发现：
真正的 RK3568 Mali-G52 Bifrost 已正常：
下一步可考虑删除：
另外当前：
实际 RK3568 只有 4 核，可考虑改为：
RK817 battery / charger、部分 UART、音频 codec、其他外设驱动可后续逐步精简。
10. 其他非阻塞问题¶
目前仍有一些独立问题，但与本次 framebuffer / HDMI 主问题无直接关系：
Goodix I2C communication failure
RTL8723DS module/rootfs loading 脚本异常
cfg80211 regulatory.db missing
RK817 battery/charger no matching DT node
