07 - RTL8723DS Wi-Fi / rtw88 验证（2026-08-29）

状态：[BSP-6.1 DRIVER + FIRMWARE RUNTIME VERIFIED]

已验证到 RTL8723DS SDIO 设备匹配、rtw88 五模块按依赖顺序加载、芯片固件握手成功，并已出现 wlan0。尚未提供扫描、关联 AP、DHCP 和 ping 的板端输出，因此本页不写成 Wi-Fi 联网完全跑通。

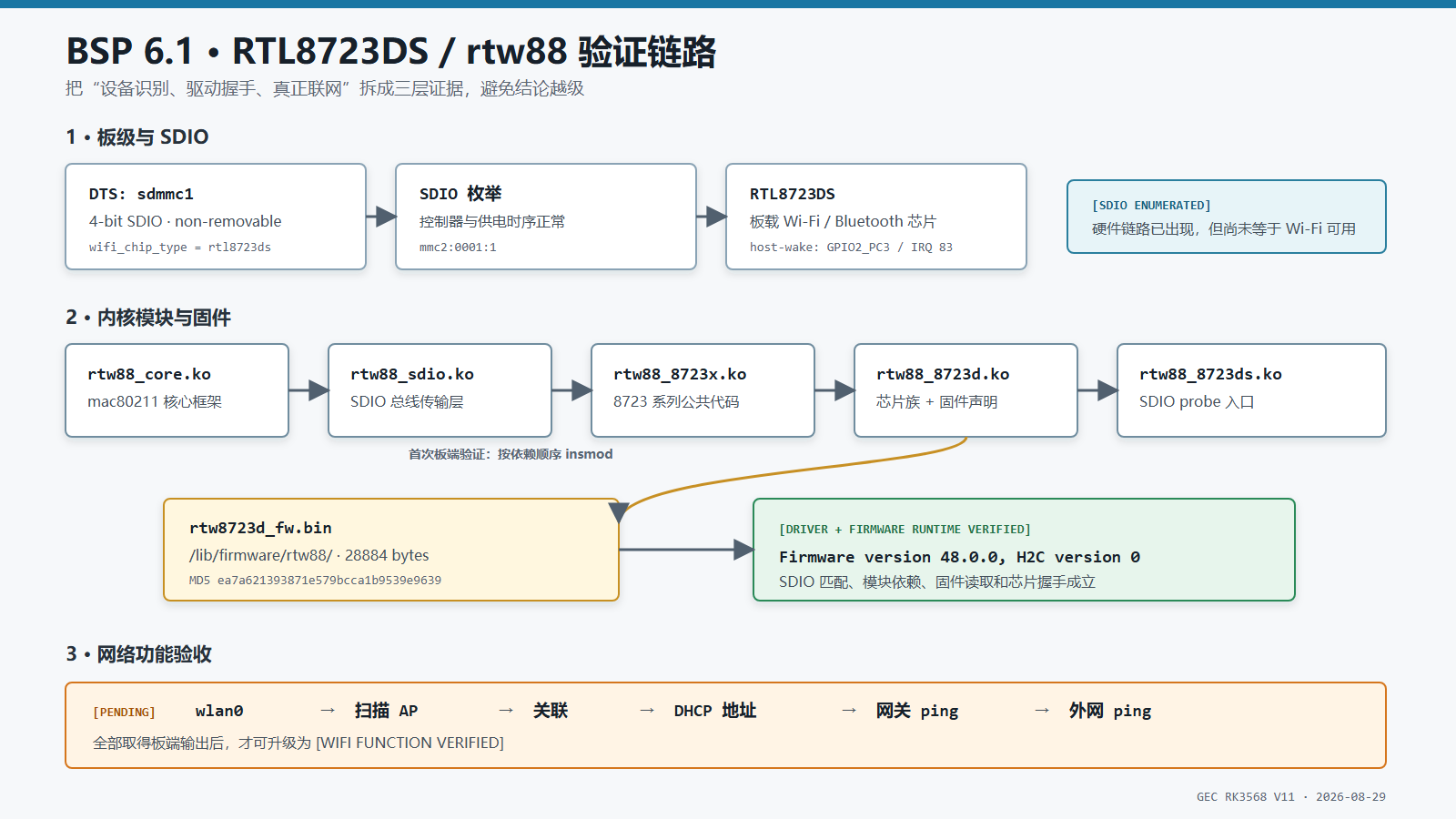

BSP 6.1 RTL8723DS 的 rtw88 分层

结论

BSP 6.1 不包含 5.10 那套 Realtek vendor rtl8723ds 源码，也不会生成旧脚本期待的 8723ds.ko。当前采用 6.1 内核自带的 mac80211 rtw88 驱动：

CONFIG_RTW88=m
CONFIG_RTW88_8723DS=m

Kconfig 会继续选中 RTW88_CORE、RTW88_SDIO、RTW88_8723X 和 RTW88_8723D，最终生成五个模块。2026-08-29 手工按依赖顺序加载后，板端出现：

rtw_8723ds mmc2:0001:1: Firmware version 48.0.0, H2C version 0

这证明 SDIO 设备、驱动 probe 和固件下载链已经成立。

源码与配置核查

Vendor 驱动不存在

  • 6.1 的 drivers/net/wireless/ 下没有完整 vendor rtl8723ds 目录。
  • 5.10 的 drivers/net/wireless/rockchip_wlan/rtl8723ds/ 才有 core/hal/os_dep/platform/include 等完整源码，通常作为外部模块生成 8723ds.ko。
  • 不从 5.10 搬 vendor 驱动到 6.1：旧 cfg80211 / netdev API 适配成本高，且 6.1 已有原生 rtw88 支持。

当前维护配置

WSL 中实际核查：

arch/arm64/configs/rockchip_rk3568_gec_linux_defconfig:
CONFIG_RTW88=m
CONFIG_RTW88_8723DS=m
CONFIG_RTW88_DEBUG=y
CONFIG_RTW88_DEBUGFS=y

最终 .config 展开为：

CONFIG_RTW88=m
CONFIG_RTW88_CORE=m
CONFIG_RTW88_SDIO=m
CONFIG_RTW88_8723X=m
CONFIG_RTW88_8723D=m
CONFIG_RTW88_8723DS=m

RTW88_DEBUG / DEBUGFS 当前用于 bring-up，联网稳定后再单独评估是否裁剪。

DTS 与 SDIO 证据

GEC DTS 已声明：

wifi_chip_type = "rtl8723ds"
SDIO controller = sdmmc1
runtime SDIO device = mmc2:0001:1
WIFI,host_wake_irq = gpio2 RK_PC3 / irq 83

启动日志可见 WLAN RFKill 解析到 rtl8723ds、Wi-Fi 上电以及 host-wake IRQ。The ref_wifi_clk not found 仍作为 warning 保留，但它没有阻止本次 SDIO 枚举和固件握手。

五个模块及依赖

模块 作用 modinfo depends
rtw88_core.ko mac80211 核心、固件和收发框架 无
rtw88_sdio.ko SDIO 总线传输层 rtw88_core
rtw88_8723x.ko 8723 系列公共代码 rtw88_core
rtw88_8723d.ko 8723D 芯片族代码 rtw88_core,rtw88_8723x
rtw88_8723ds.ko 8723DS SDIO probe 入口 rtw88_sdio,rtw88_8723d

五个模块的 vermagic 均为：

6.1.99 SMP mod_unload aarch64

固件

rtw88 需要：

/lib/firmware/rtw88/rtw8723d_fw.bin

SDK 已有两份相同固件：

ubuntu22.04/overlay-firmware/usr/lib/firmware/rtw88/rtw8723d_fw.bin
debian11/overlay-firmware/usr/lib/firmware/rtw88/rtw8723d_fw.bin

核查值：

size = 28884 bytes
md5  = ea7a621393871e579bcca1b9539e9639

两次加载实验

实验 A：编入内核

曾将 rtw88 全部配置为 =y。驱动成功匹配 mmc2:0001:1，但 probe 发生在 rootfs 挂载前：

[    3.548158] rtw_8723ds mmc2:0001:1: Direct firmware load for rtw88/rtw8723d_fw.bin failed with error -2
[    3.580632] VFS: Mounted root (ext4 filesystem)

因此固件即使位于 rootfs 的 /lib/firmware，早期 probe 也无法读取。若坚持内置，必须使用 CONFIG_EXTRA_FIRMWARE 或 initramfs 提前提供固件。

实验 B：模块化加载

重新烧写 RTW88=m 的内核后，将固件放进 rootfs，并按顺序执行：

insmod rtw88_core.ko
insmod rtw88_sdio.ko
insmod rtw88_8723x.ko
insmod rtw88_8723d.ko
insmod rtw88_8723ds.ko

结果：Firmware version 48.0.0, H2C version 0，判定 [RUNTIME VERIFIED]。

模块安装位置与自动加载现状

标准持久化位置：

/lib/modules/6.1.99/kernel/drivers/net/wireless/realtek/rtw88/

板端 BusyBox 没有 depmod，最初执行 modprobe rtw88_8723ds 报 modules.dep 不存在。之后补充依赖表，modprobe 又在加载 rtw88_8723d.ko 时出现 Unknown symbol。当前只确认手工 insmod 顺序可靠；BusyBox modprobe 的依赖解析 / 加载顺序仍是 [OPEN]，不能写成已解决。

可在构建主机生成完整模块元数据后随 rootfs 安装，也可以暂时在启动脚本中按已验证顺序加载五个模块。自动加载方案必须再次重启验证。

旧启动脚本问题

板端 /etc/init.d/S36load_wifi_modules 仍包含旧 vendor 驱动残留：

//insmod/system/lib/modules/"8723ds.ko"

该行同时存在：

  1. shell 命令格式错误；
  2. /system/lib/modules/ 路径不符合当前标准模块布局；
  3. 6.1 根本没有生成 8723ds.ko。

本轮未修改该脚本。后续固化时应改为经过重启验证的 rtw88 加载流程，并避免假定固定 rfkill1 索引。

完整复现实验

下面给出从 WSL 编译、电脑与开发板直连，到传输、加载和联网验证的完整步骤。示例环境：

项目 示例值
WSL SDK /home/hyl/lubancat-linux-sdk
内核源码 /home/hyl/lubancat-linux-sdk/kernel-6.1
运行内核 6.1.99
板端有线接口 eth0
开发板直连地址 192.168.50.10/24
Windows 有线地址 192.168.50.20/24

这里特意使用独立的 192.168.50.0/24 网段。若电脑的 Wi-Fi 或路由器已经使用 192.168.1.0/24，再给直连以太网配置同一网段，Windows 可能选错路由。

1. 确认维护配置

在 WSL 中进入内核源码：

SDK=/home/hyl/lubancat-linux-sdk
KERNEL=$SDK/kernel-6.1
TC=$SDK/prebuilts/gcc/linux-x86/aarch64/gcc-arm-10.3-2021.07-x86_64-aarch64-none-linux-gnu/bin/aarch64-none-linux-gnu-

cd "$KERNEL"
grep -E '^CONFIG_RTW88|^CONFIG_MAC80211|^CONFIG_CFG80211' \
  arch/arm64/configs/rockchip_rk3568_gec_linux_defconfig

当前维护配置中至少应包含：

CONFIG_RTW88=m
CONFIG_RTW88_8723DS=m
CONFIG_RTW88_DEBUG=y
CONFIG_RTW88_DEBUGFS=y

CONFIG_RTW88_8723DS=m 会通过 Kconfig 选择所需的 RTW88_CORE、RTW88_SDIO、RTW88_8723X 和 RTW88_8723D。重新生成 .config 后再核对实际展开结果：

make ARCH=arm64 rockchip_rk3568_gec_linux_defconfig
make ARCH=arm64 CROSS_COMPILE="$TC" olddefconfig
grep -E '^CONFIG_RTW88' .config

预期主要结果：

CONFIG_RTW88=m
CONFIG_RTW88_CORE=m
CONFIG_RTW88_SDIO=m
CONFIG_RTW88_8723X=m
CONFIG_RTW88_8723D=m
CONFIG_RTW88_8723DS=m

不要只修改临时 .config。最终选项必须同步到 rockchip_rk3568_gec_linux_defconfig，否则执行 defconfig 或清理构建目录后会丢失。

2. 编译内核和 rtw88 模块

先编译模块：

cd "$KERNEL"
make -j"$(nproc)" ARCH=arm64 CROSS_COMPILE="$TC" modules

如果本轮把 rtw88 从内置 =y 改回模块 =m，还必须重新编译并烧写内核镜像，确保开发板正在运行的 Image 与这些模块来自同一份配置和源码：

cd "$SDK"
./build.sh kernel

按当前 SDK 的正常流程烧写新生成的 boot.img。若开发板仍运行 rtw88 内置版本，再执行 insmod rtw88_core.ko 可能出现重复符号或 File exists，此时不能继续用模块实验结果作判断。

3. 检查编译产物和版本

cd "$KERNEL"
find drivers/net/wireless/realtek/rtw88 -maxdepth 1 -type f \
  \( -name 'rtw88_core.ko' -o -name 'rtw88_sdio.ko' \
     -o -name 'rtw88_8723x.ko' -o -name 'rtw88_8723d.ko' \
     -o -name 'rtw88_8723ds.ko' \) -ls

for module in \
  rtw88_core.ko rtw88_sdio.ko rtw88_8723x.ko \
  rtw88_8723d.ko rtw88_8723ds.ko; do
    modinfo "drivers/net/wireless/realtek/rtw88/$module" \
      | grep -E '^(filename|firmware|depends|vermagic):'
done

五个模块的 vermagic 必须一致，并与开发板 uname -r 对应。当前已验证值是：

6.1.99 SMP mod_unload aarch64

检查固件：

FW=$SDK/ubuntu22.04/overlay-firmware/usr/lib/firmware/rtw88/rtw8723d_fw.bin
ls -l "$FW"
md5sum "$FW"

当前固件预期大小为 28884 字节，MD5 为 ea7a621393871e579bcca1b9539e9639。

4. 从 WSL 暂存到 Windows

WSL2 通常经过虚拟 NAT，未必能直接访问插在 Windows 物理网卡上的开发板。最稳妥的方式是先把文件放到 Windows 目录，再由 Windows PowerShell 执行 SCP。

STAGE=/mnt/c/Users/17937/Desktop/rtw88-rk3568
mkdir -p "$STAGE"

cp "$KERNEL"/drivers/net/wireless/realtek/rtw88/rtw88_core.ko "$STAGE"/
cp "$KERNEL"/drivers/net/wireless/realtek/rtw88/rtw88_sdio.ko "$STAGE"/
cp "$KERNEL"/drivers/net/wireless/realtek/rtw88/rtw88_8723x.ko "$STAGE"/
cp "$KERNEL"/drivers/net/wireless/realtek/rtw88/rtw88_8723d.ko "$STAGE"/
cp "$KERNEL"/drivers/net/wireless/realtek/rtw88/rtw88_8723ds.ko "$STAGE"/
cp "$FW" "$STAGE"/

ls -lh "$STAGE"

目录中应有五个 .ko 和一个 rtw8723d_fw.bin。

5. 电脑和开发板配置直连 IP

用网线连接开发板网口与电脑有线网口。千兆网卡通常支持 Auto MDI-X，不需要交叉线。

先在开发板串口终端配置 eth0：

killall dhcpcd 2>/dev/null || true
ip link set eth0 up
ip addr replace 192.168.50.10/24 dev eth0
ip addr show dev eth0

若旧版 ip 不支持 replace，可使用：

ip addr add 192.168.50.10/24 dev eth0

然后以管理员身份打开 Windows PowerShell，先确认有线网卡名称：

Get-NetAdapter

假设名称是 以太网，配置静态地址：

netsh interface ip set address name="以太网" static 192.168.50.20 255.255.255.0
ipconfig
ping 192.168.50.10

若网卡名称不是 以太网，必须替换为 Get-NetAdapter 显示的实际名称。直连网段不需要配置默认网关和 DNS。

回到板端做反向检查：

ping -c 3 192.168.50.20
ps | grep '[d]ropbear'
netstat -lnt 2>/dev/null | grep ':22'

启动日志中已有 Dropbear 时，22 端口应处于监听状态。若 Windows 能 ping 板卡但 SCP 超时，应先检查 Dropbear 是否运行以及 Windows 防火墙对当前网卡配置文件的限制。

实验结束后，如需把 Windows 有线网卡恢复为 DHCP：

netsh interface ip set address name="以太网" source=dhcp

6. 使用 SCP 传到开发板

在 Windows PowerShell 中执行：

scp -r "$env:USERPROFILE\Desktop\rtw88-rk3568" root@192.168.50.10:/tmp/

首次连接会询问主机指纹，确认 IP 无误后输入 yes，再输入开发板 root 密码。传输完成后在板端检查：

ls -lh /tmp/rtw88-rk3568
md5sum /tmp/rtw88-rk3568/rtw8723d_fw.bin

若 Windows 没有 scp 命令，可在“可选功能”中安装 OpenSSH Client；这不是开发板内核问题。

7. 安装模块和固件

在开发板执行：

SRC=/tmp/rtw88-rk3568
KREL="$(uname -r)"
MODDIR=/lib/modules/$KREL/kernel/drivers/net/wireless/realtek/rtw88

mkdir -p "$MODDIR"
mkdir -p /lib/firmware/rtw88

cp "$SRC"/*.ko "$MODDIR"/
cp "$SRC"/rtw8723d_fw.bin /lib/firmware/rtw88/
chmod 0644 "$MODDIR"/*.ko /lib/firmware/rtw88/rtw8723d_fw.bin

ls -lh "$MODDIR"
ls -lh /lib/firmware/rtw88/rtw8723d_fw.bin
md5sum /lib/firmware/rtw88/rtw8723d_fw.bin
uname -r

这里的 $KREL 必须对应模块的 vermagic。若 Image 与模块来自不同构建，即使主版本都是 6.1，也可能因符号版本、配置或源码差异导致 Invalid module format 或 Unknown symbol。

8. 按依赖顺序手工加载

当前板端 BusyBox 缺少可靠的 depmod/modprobe 元数据处理，因此首次验证使用已确认的顺序：

cd "$MODDIR"

# 清理上一次手工加载；未加载时的错误可忽略。
rmmod rtw88_8723ds 2>/dev/null || true
rmmod rtw88_8723d  2>/dev/null || true
rmmod rtw88_8723x  2>/dev/null || true
rmmod rtw88_sdio   2>/dev/null || true
rmmod rtw88_core   2>/dev/null || true

insmod ./rtw88_core.ko
insmod ./rtw88_sdio.ko
insmod ./rtw88_8723x.ko
insmod ./rtw88_8723d.ko
insmod ./rtw88_8723ds.ko

不要把最后一个模块误写成旧 vendor 驱动的 8723ds.ko；BSP 6.1 本次加载的是 rtw88_8723ds.ko。

9. 验证驱动、SDIO 与固件

lsmod | grep rtw88
dmesg | grep -iE 'rtw|firmware|mmc2:0001:1|sdio'
ip link show
iw dev 2>/dev/null

本轮已经获得的关键证据：

rtw_8723ds mmc2:0001:1: Firmware version 48.0.0, H2C version 0

它证明以下链路已成立：

SDIO 枚举 -> rtw88_8723ds 匹配 -> 五模块依赖满足 -> 固件文件读取 -> 芯片固件握手

到这里可以标记 [DRIVER + FIRMWARE RUNTIME VERIFIED]，但还不能标记 Wi-Fi 网络功能完成。

10. 解除 RFKill 并扫描 AP

先查看 RFKill 状态：

rfkill list 2>/dev/null

若系统没有 rfkill 命令，可通过 sysfs 解除软件阻断，并且不要假定 WLAN 永远是 rfkill1：

for state in /sys/class/rfkill/rfkill*/state; do
    [ -w "$state" ] && echo 1 > "$state"
done

确认无线接口名。以下以 wlan0 为例，若实际名称不同应替换：

ip link show
iw dev
ip link set wlan0 up
iw dev wlan0 scan | grep -E 'SSID:|signal:'

若系统只有 Wireless Extensions 工具，也可临时使用：

ifconfig wlan0 up
iwlist wlan0 scan | grep -E 'ESSID|Signal'

扫描到周围 AP 才能把“射频收发和扫描”记为已验证。

11. 关联 AP、获取地址并通信

推荐使用 wpa_supplicant 工具链。以下是 WPA2-PSK 示例；若板端有 wpa_passphrase：

wpa_passphrase '你的SSID' '你的密码' > /tmp/wpa_supplicant.conf
wpa_supplicant -B -D nl80211 -i wlan0 -c /tmp/wpa_supplicant.conf

若没有 wpa_passphrase，可在临时文件中写入配置：

cat >/tmp/wpa_supplicant.conf <<'EOF'
ctrl_interface=/var/run/wpa_supplicant
update_config=0
network={
    ssid="你的SSID"
    psk="你的密码"
}
EOF

wpa_supplicant -B -D nl80211 -i wlan0 -c /tmp/wpa_supplicant.conf

配置位于 /tmp，重启后消失；测试日志不要记录真实 Wi-Fi 密码。随后获取 DHCP 地址：

udhcpc -i wlan0 -q -n
iw dev wlan0 link
ip addr show dev wlan0
ip route

先测试局域网网关，再测试外网 IP，避免把 DNS 问题误判为 Wi-Fi 驱动问题：

GATEWAY="$(ip route | awk '/default/ {print $3; exit}')"
echo "$GATEWAY"
ping -c 3 "$GATEWAY"
ping -c 3 8.8.8.8

需要验证 DNS 时再执行：

ping -c 3 www.baidu.com

12. 保存最终证据

联网成功后在板端生成一份不含密码的验收日志：

{
    date
    uname -a
    echo '=== modules ==='
    lsmod | grep rtw88
    echo '=== dmesg ==='
    dmesg | grep -iE 'rtw|firmware|mmc2:0001:1|sdio' | tail -n 100
    echo '=== link ==='
    iw dev wlan0 link
    echo '=== address ==='
    ip addr show dev wlan0
    echo '=== route ==='
    ip route
    echo '=== ping gateway ==='
    ping -c 3 "$GATEWAY"
    echo '=== ping internet ==='
    ping -c 3 8.8.8.8
} | tee /tmp/rtl8723ds_rtw88_final.txt

再传回 Windows：

scp root@192.168.50.10:/tmp/rtl8723ds_rtw88_final.txt "$env:USERPROFILE\Desktop\"

最终状态必须按证据分级：

证据 可记录状态
SDIO 出现 mmc2:0001:1 [SDIO ENUMERATED]
模块加载且出现固件版本 [DRIVER + FIRMWARE RUNTIME VERIFIED]
ip link show 出现 wlan0 [NETDEV REGISTERED]
wlan0 存在并能扫描 AP [SCAN VERIFIED]
关联 AP 并获得 DHCP 地址 [ASSOCIATION + DHCP VERIFIED]
网关和外网 IP 均可 ping [WIFI FUNCTION VERIFIED]

当前项目已到 [NETDEV REGISTERED]。必须拿到扫描、关联、DHCP 和 ping 的板端输出后，才能升级为 [WIFI FUNCTION VERIFIED]。

常见问题

现象 优先检查
Direct firmware load ... error -2 固件路径是否为 /lib/firmware/rtw88/rtw8723d_fw.bin；若驱动内置，还要检查 probe 是否早于 rootfs 挂载
Invalid module format 板端 uname -r 与模块 vermagic、Image 与模块是否来自同一次源码和配置
Unknown symbol 五模块是否混入其他构建产物，是否按依赖顺序加载；保存完整 dmesg
modprobe: modules.dep not found BusyBox rootfs 未安装模块元数据；首次验证先按本文顺序 insmod
insmod rtw88_core.ko 报符号已存在 正在运行的 Image 可能仍把 rtw88 编入内核，需要烧写模块化配置生成的新 Image
有固件版本但没有 wlan0 检查 dmesg 中 mac80211、cfg80211、regulatory 和 netdev 注册错误，不要直接宣布 Wi-Fi 已跑通
扫描时报接口关闭或阻断 检查 ip link set wlan0 up、RFKill 状态和 WLAN 电源节点
SCP 超时 检查网线链路、双方 IP、Windows 网卡名、防火墙和板端 Dropbear/22 端口
直连后路由异常 避免直连网卡与 Wi-Fi 使用相同子网，按本文改用 192.168.50.0/24
